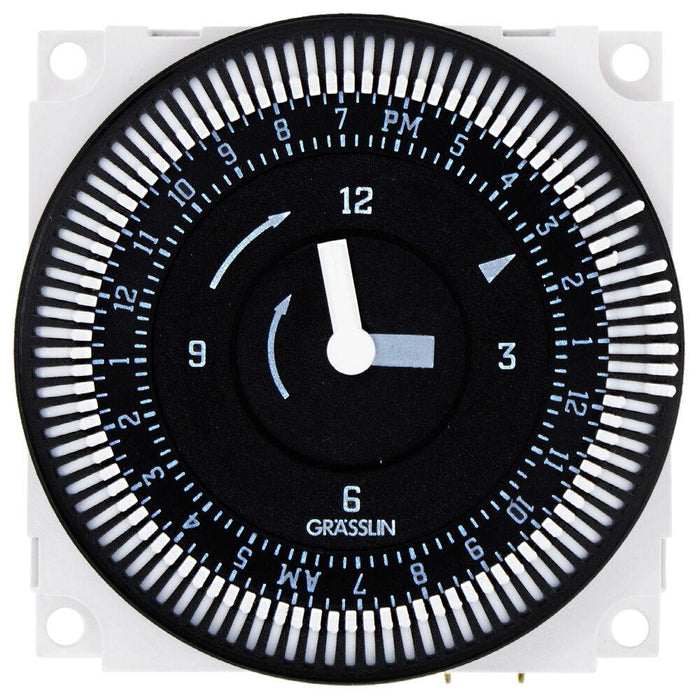

Intermatic FM1QTUZ-24U Módulo temporizador electromecánico de montaje en panel, 24 horas, 12/24 V

Instrucciones

Intermatic FM1QTUZ-24U Módulo temporizador electromecánico de montaje en panel de 24 horas, 12/24 V, con respaldo de batería, intervalos de 15 minutos, 21 A, SPDT

Los módulos temporizadores de la serie FM1 están diseñados para integrarse dentro de un panel de control de máquina, placa de circuito u otro equipo. Son una alternativa sencilla y de bajo costo para aplicaciones que no requieren más de 21 A o 2 HP, 240 VAC. El FM1 está diseñado para controlar las 24 horas o los 7 días de la semana o para anular un estado funcional típico de un sistema de calefacción, ventilación, refrigeración, iluminación, seguridad o bomba. La serie FM1 es ideal para aplicaciones generales monofásicas de 12, 24 VCA/VCC, 120 o 208/240 VCA.

Características:

• Interruptor SPDT de 21 A.
• Trippers cautivos con intervalos de 15 minutos en modelos de 24 horas e intervalos de 2 horas en modelos de 7 días
• Batería de respaldo de 72 horas en los modelos Q
• Inmune al ruido: ideal para aplicaciones robustas
• Modelos Q de accionamiento síncrono o de cuarzo con respaldo de batería autorrecargable
• Esfera de reloj real, fácil de configurar
• Disponible con o sin anulación
• Tamaño compacto

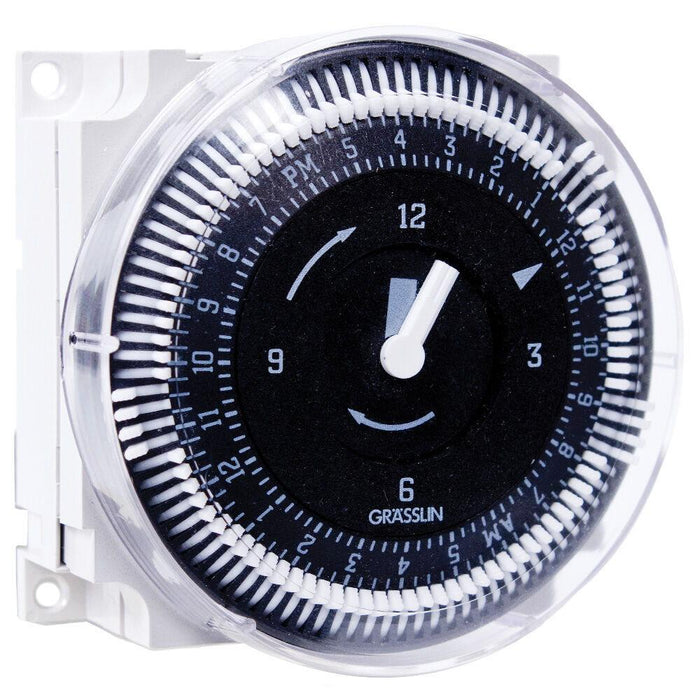

• Cubierta de plástico transparente (DC-FME-A), se vende por separado
• Independiente o con gabinete interior/exterior, se vende por separado

Aplicaciones:

• Aireación
• Movimiento de aire y ventilación
• Ejercicio del generador
• Comercializador de refrigeración
• Tratamiento séptico

Especificaciones:

Backup Type 72-hour Carry-over, Battery, Self-recharging Input Voltage Range(s) 12/24 VDC, 12/24 VAC, 50/60 Hz
Mounting Options Panel Resistive 21 A, 120 VAC, 50 Hz, 21 A, 120 VAC, 60 Hz, 21 A, 208 VAC, 50 Hz, 21 A, 208 VAC, 60 Hz, 21 A, 240 VAC, 50 Hz, 21 A, 240 VAC, 60 Hz, 21 A, 250 VAC, 50 Hz, 21 A, 250 VAC, 60 Hz
Switch Type SPDT Has Real-time Clock Face Yes
Warranty Period 1-Year limited Wiring Option 1/4" Quick connect terminals
Application Compatibilities CFL, Fluorescent, Incandescent, LED Backup Protection Time 72 Hours
Battery Service Type Rechargeable Battery Type NiMh
Category Timer Controls Web Clock Drive Type Quartz
Has Captive Trippers Yes Maximum Cycle Time 24 hrs
Minimum Cycle Time 15 min Motor (Three-Phase) 1 HP, 120 VAC, 50 Hz, 1 HP, 120 VAC, 60 Hz, 2 HP, 240 VAC, 50 Hz, 2 HP, 240 VAC, 60 Hz
Operating Humidity 0 to 95%, Non-condensing Operating Temperature with Battery Backup -4° F to 131° F (-20° C to 55° C)
Shortest switching time ON/OFF 15 minutes Timing Interval 15 min
Tungsten (NO) 1350 W, 120 VAC, 50 Hz, 1350 W, 120 VAC, 60 Hz Operating Temperature Max (°C) 55
Operating Temperature Max (°F) 131 Operating Temperature Min (°C) -20
Operating Temperature Min (°F) -4 Product Depth (in) 1 1/4
Product Depth (mm) 32 Product Height (in) 2 23/64
Product Height (mm) 60 Product Width (in) 2 23/64
Product Width (mm) 60 Unit Carton Height (in) 2.25
Unit Carton Length (in) 3.25 Unit Carton Weight (lb) 0.239
Unit Carton Width (in) 3.25

Product Depth (in) 1 1/4
Product Height (in) 2 23/64
Product Width (in) 2 23/64
